卫生级角座阀

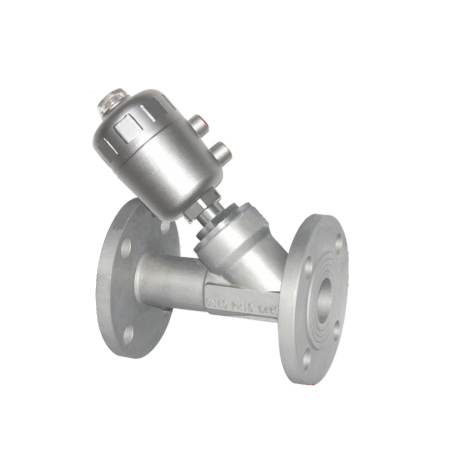

气动法兰不锈钢角座阀
所属分类:卫生级角座阀
在线咨询

上一页:气动螺纹塑料角座阀

下一页:气动法兰塑料角座阀

详细介绍

应⽤

角座阀具有流量大、省空间、耐高压等特性,被广泛应用于食品、饮料、制药及医疗设备、精细化工、水处理等行业。非常适用于短时间内高频气动,反应灵敏,动作准确,可以配合电磁阀或定位器使用,用于气动控制、精准流量调节等功能,可以实现对流体料液和蒸汽流量的精准控制。

工作原理

在非工作状态时,由于弹筆力作用,阀门常闭(开)。当执行器活塞被压缩气体作用时,阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。

技术特点

●多种可选附件:限位螺栓(开/关),电子式位 置反绩,调节定位器;

●不锈钢气动头,耐紫外线,比塑料及铝合金气 动头更加耐用,可在恶劣环境中使用,可360度旋转;

●耐腐蚀性,设计符合GMP标准,无死角、无滞 留、易于清洗;

●先进的阀体角座结构,流量比普通阀体大30% 左右,流通性比同类产品好,

●密封材料是聚四氮乙燒,可抗180气的高温;

●气动头和阀体之间的密封由多层不同材料的密封圈组成,密封效果更好;

技术参数

管道压力 Max 1.6MPa(232psi)
控制压力 0.3-0.8MPa(43.5-116psi)
控制介质 中性气体或空气
阀体材料 CF3M/CF8
密封材料 PTFE
气缸材料 CF8
气缸尺寸 50mm, 63mm, 90mm, 125mm
适⽤介质   水,酒精,油,燃料,蒸汽,中性气体或液体,有机溶剂,酸碱溶液
介质粘度 Max 600mm²/s
介质温度 常温型(-10℃—+180℃),高温型(25℃—+220℃)
环境温度 -10°C⼀60°C
控制形式 单作⽤常闭, 常开, 双作⽤常闭,双作⽤自由态
连接形式 螺纹式,焊接式,法兰式,快装式

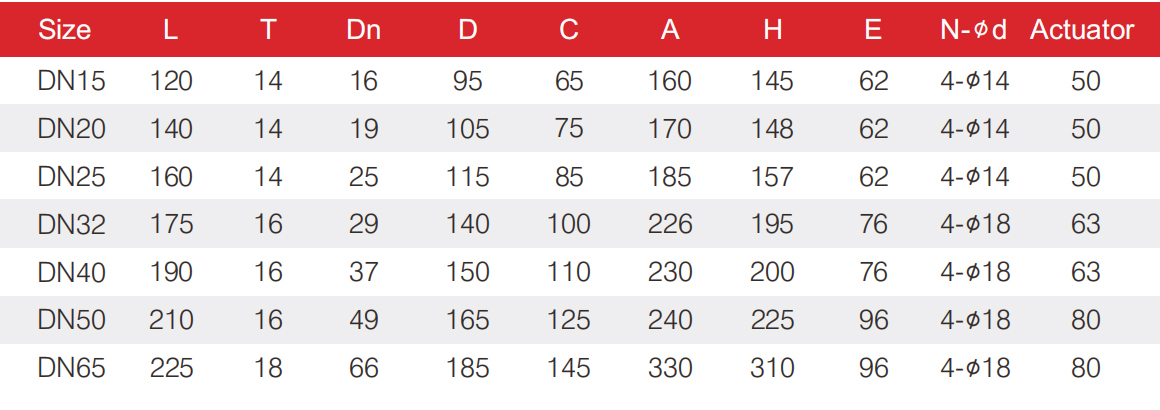

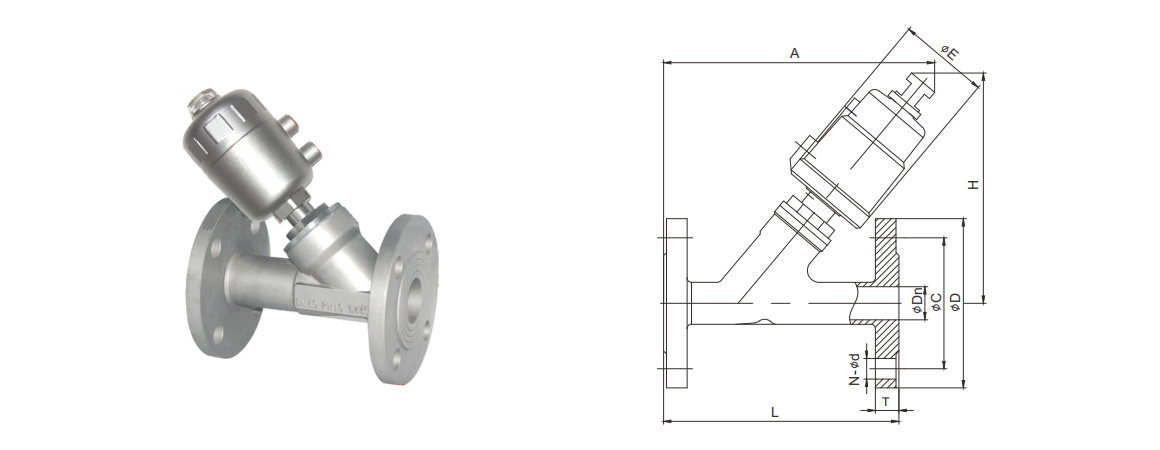

技术参数
