卫生级球阀
卫生级四通全包球阀
所属分类:卫生级球阀
在线咨询

上一页:全通径四通球阀

下一页:蝶式球阀

详细介绍

应⽤

可应⽤于⻝品、饮酒、酿酒、炼油、化妆品、制药和化学制品⾏业中要求⽆滞留同时对两种介质的流向进⾏切换的管道。

工作原理

1、本系列阀门可配多种驱动装置。

2、本系列阀门介质流向⼯作原理:

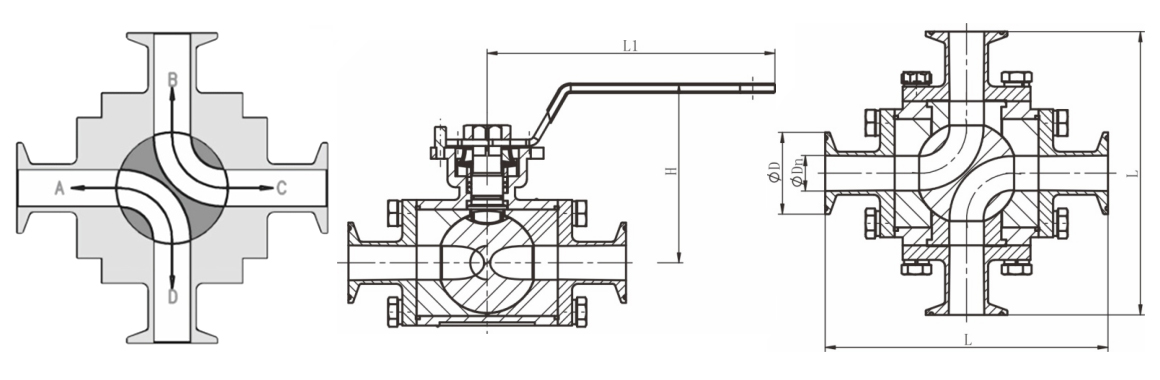

●如图所⽰,该四通换向球阀,⼀阀实现正反供⽔切换,每转90,供⽔⽅式切换⼀次,可同时对两种介质的流向进⾏切换,即方使⽽迅速,实现⼀阀多⽤的效果。

●以前需四个阀门供⽔时阀AD开启,阀B、C关闭;反向供⽔时阀B、C开启,阀AD关闭,现⽤⼀台四通球阀替代,操作⽅便。

本系列阀门的特点:

●流体阻⼒⼩∶球体和阀体的连接管道截面相等,且球体通道采⽤圆弧连接,介质通过球体是,流体阻⼒⼩。

●密封性能好∶阀座采⽤具有⼀定弹性变形和⾼强度的PTFE材料,达到良好密封性能保证了阀门的隐定性。

●使⽤寿命⻓∶阀门的整体材质全部选⽤卫⽣级奥⽒体不锈钢,阀座材料选⽤PTFE,能达到良好的抗腐蚀性作⽤,延⻓了阀门的使⽤寿命。

●⽆滞留设计∶密封选⽤优质PTFE全包结构,使PTFE阀座与球体、阀体紧密接触,从⽽达到⽆滞留介质的功能。

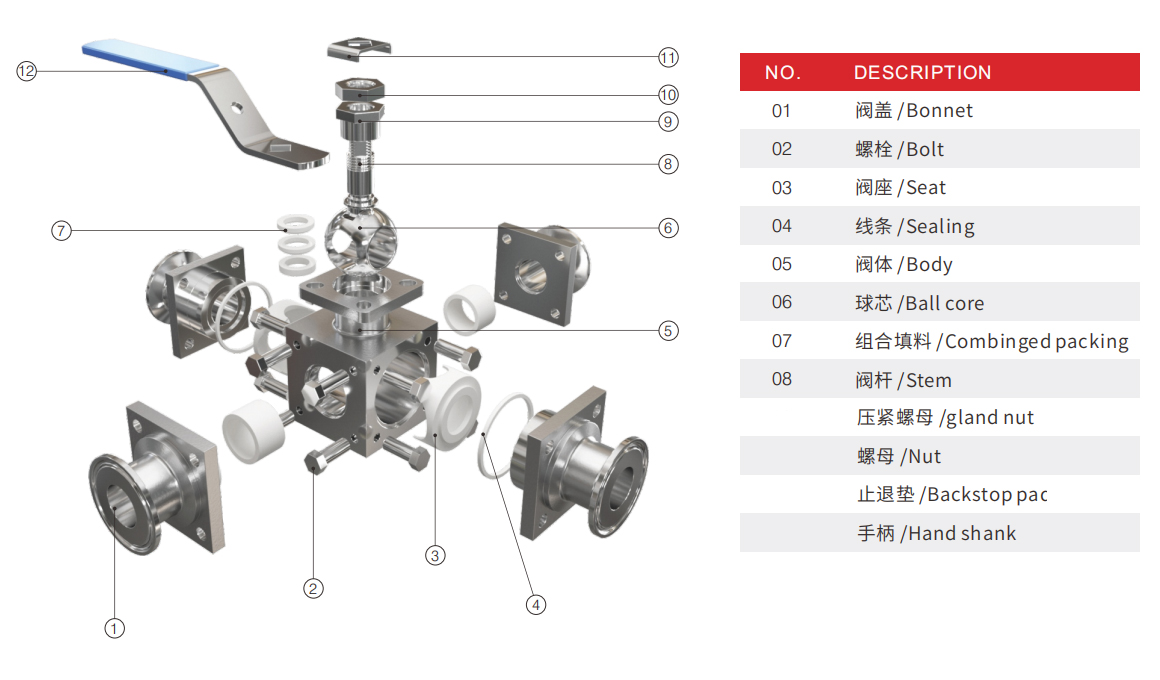

分解图

四通全包球阀(3A)

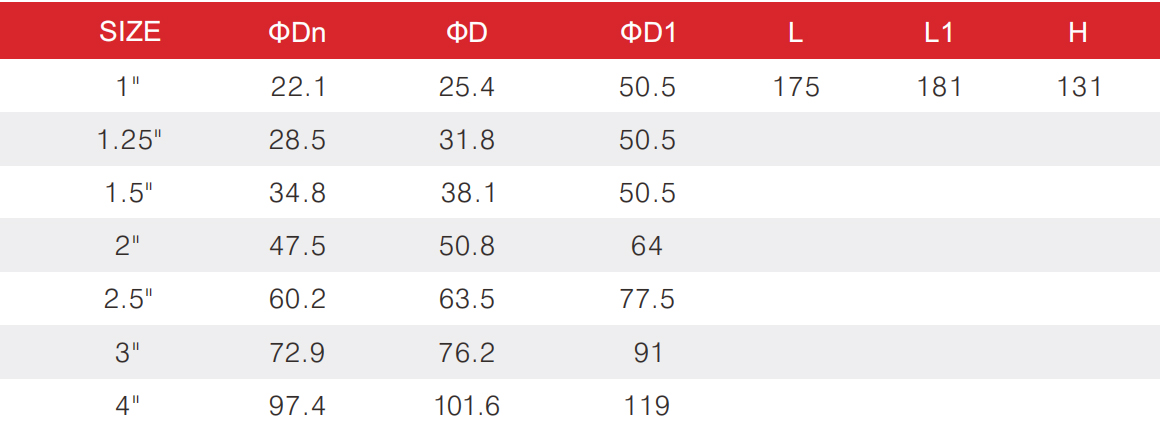

具体规格参数可详询我司。
