详细介绍

概述

蝶型阀是⼀种卫⽣型开/关阀门,可⽤于智控系统或⼿动操作。由于开口面积大,流体阻力小,对中低粘度性的产品有⽐较柔和的处理。该阀⽤于⻝品、乳制品以及⽣物制药等⼯业的流体产品应⽤。

产品分类

1、从驱动⽅式上分3种分别是气动、⼿动拉杆、⼿动握把。

2、从接口连接⽅式分4种分别是焊接式、卡接式、螺纹式、法兰式。

工作原理

蝶型阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的⼀种阀门,蝶板安装在 蝶阀阀体内,圆形蝶板绕轴线旋转,⻆度为0~90°之间。当旋转⾄90°时,阀门则为全开状态。

当阀芯与蝶阀的密封圈接触时,执⾏器的扭矩会增大。控制⽅式分为⼿动操作和气动控制。

气动蝶阀有三种标准

状态:常开(NO),常闭(NC),气/气(D/A)。

蝶阀特点

• 寿命⻓、免维修的气动式驱动装置。

• 阀体和蝶板采⽤316L或304L不锈钢锻造。

• 特殊的密封圈设计,流体⽆残留,并获得欧洲 EHEDG卫⽣设计认证。

• 产品稳定性及安全性获得欧洲CE及中国TS认证。

• 超过10万次以上的安全测试。

• 蝶阀的驱动⽅式可根据客⼾要求选择:⼿动⼿柄、气动或电动执⾏器。

• 根据客⼾要求装置反馈信号、0-100%智能限位调节。

• 密封阀座两侧增加凸台,本体相应位置开槽,侧⾯位置做防吸出刻线。

• 锻造柄蝶,加厚,强度更⾼。

技术参数

项⽬ 参数
工作温度 EPDM-40°C ~ 130°C
FKM-20°C ~ 200°C
SILICON-60°C ~ 200°C
HNBR-30°C ~ 150°C
环境温度 -10°C~+95°C
气动装置 最小开启气压4bar,最大开启气压7bar
阀体材质 F316L、F304L符合ASTM A182
其它钢制部件 304
阀芯衬套 PVDF
表面处理 外表面 Ra < 2.4μm,内表面 Ra < 0.6μm
接口口径 DN10 ~ DN200
接口标准 3A、ISO、DIN、GB

蝶阀最⼩扭矩范围(kgf.m)

规格尺寸 EPDM FKM Silicon HNBR
扭矩值
DN32 0.4 0.4 0.5 4
DN40 0.36 0.44 0.44 0.17
DN50 0.41 0.44 0.44 0.29
DN65 0.72 1.02 1.05 0.46
DN80 1.13 1.35 2.21 0.85
DN100 1.76 1.76 1.35 0.96

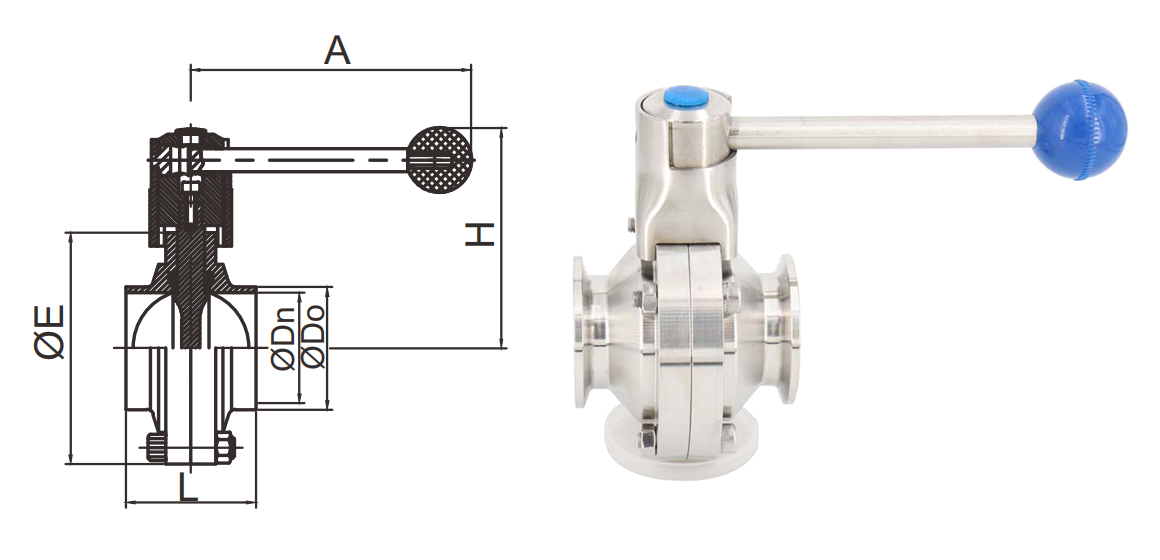

快装、焊接、螺纹蝶阀(3A、SMS、ISO、IDF)

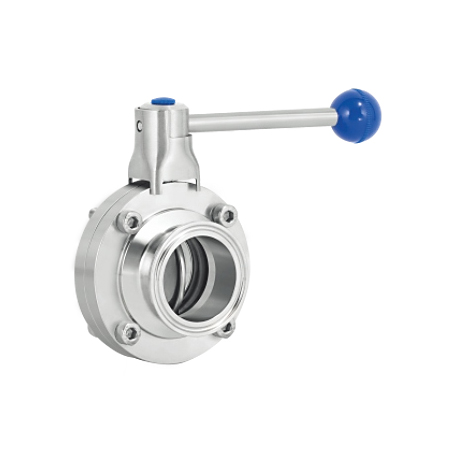

快装、焊接、螺纹蝶阀(DIN)
